Da die weltweiten Lieferungen faltbarer Smartphones weiter steigen,LCD-Bildschirme der Fold-Seriehaben sich zu einem der technisch anspruchsvollsten Segmente im Aftermarket für Unterhaltungselektronik entwickelt. Im Gegensatz zu standardisierten Prozessen für herkömmliche Flachbildschirme stellen flexible Bildschirme besondere Herausforderungen hinsichtlich der physikalischen Struktur, der elektrischen Eigenschaften und der Fehlermodi dar und erfordern spezielle Fähigkeiten bei der Prüfung, Bewertung und Aufarbeitung.
Laut IDC-Daten überstiegen die weltweiten Auslieferungen faltbarer Smartphones im Jahr 2025 22 Millionen Einheiten, wobei die kumulierte installierte Basis 50 Millionen Einheiten überstieg. Samsung hält etwa 65 % dieses Marktes und macht seine Fold-Serie zur größten Nachfragequelle für Aftermarket-Reparaturen für LCD-Bildschirme der Fold-Serie. Branchenuntersuchungen deuten darauf hin, dass die bildschirmbedingte Ausfallrate innerhalb von 12 Monaten nach der Nutzung bei faltbaren Geräten bei 7–9 % liegt, deutlich höher als die Rate von 3–5 % bei herkömmlichen Flaggschiff-Telefonen mit Riegel. Zu den drei häufigsten Fehlerarten zählen Brüche im Scharnierbereich, Delamination des flexiblen Substrats und Ausfälle des Berührungssensors. Die offiziellen Ersatzkosten für neue faltbare Bildschirmbaugruppen liegen in der Regel zwischen 200 und 400, mit Wartezeiten von 5 bis 10 Werktagen. Diese Realität hat die Entwicklung professioneller Wiederherstellungs- und Aufarbeitungskanäle für LCD-Bildschirme der Fold-Serie beschleunigt.
In der folgenden Tabelle sind die Modellkennungen und wichtigsten technischen Spezifikationen für LCD-Bildschirme der Fold-Serie aufgeführt, die derzeit im Ersatzteilmarkt erhältlich sind:

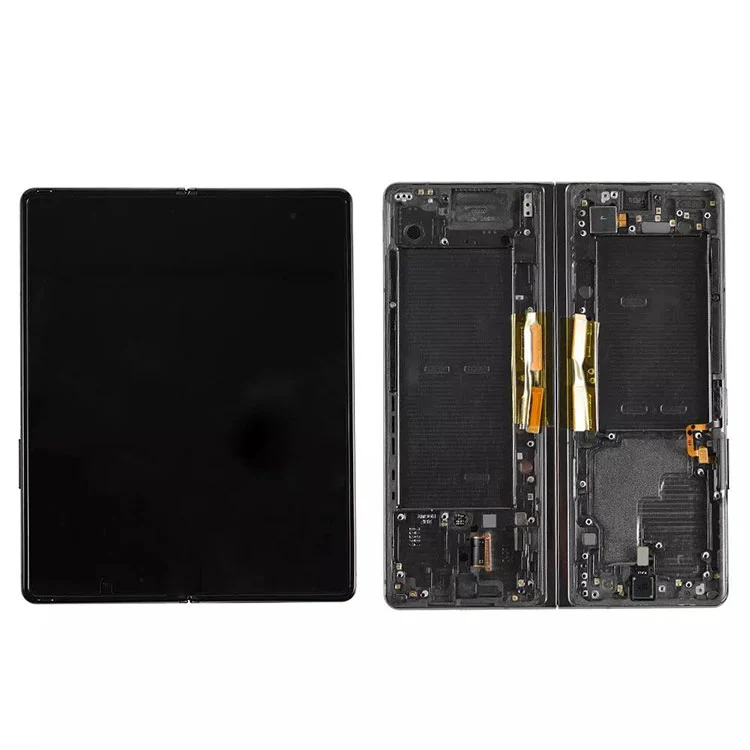

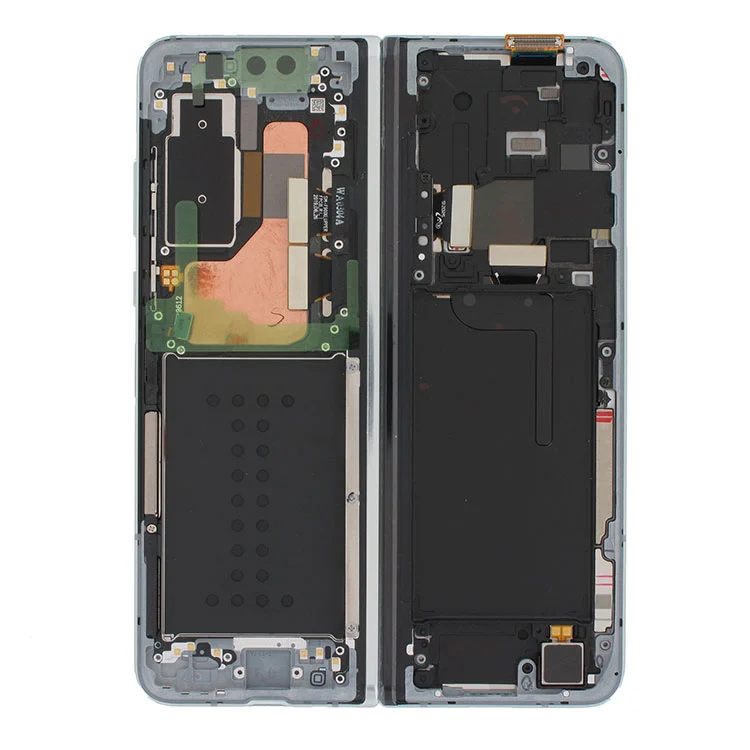

| Produktmodell | Kompatibles Gerät | Paneltyp | Hauptanzeigegröße | Auflösung | Aktualisierungsrate | Treiber-IC |
|---|---|---|---|---|---|---|
| 6-fach faltbares LCD | Galaxy Z Fold6 | Dynamisches AMOLED 2X | 7,6" | 2160×1856 | 120Hz | S6SY761X |
| 5-fach LCD falten | Galaxy Z Fold5 | Dynamisches AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY761 |
| 4-fach faltbares LCD | Galaxy Z Fold4 | Dynamisches AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY760 |
| 3-fach faltbares LCD | Galaxy Z Fold3 | Dynamisches AMOLED | 7,6" | 2208×1768 | 120Hz | S6SY759 |
| Falten Sie 2 LCD | Galaxy Z Fold2 | Dynamisches AMOLED | 7,4" | 2213×1689 | 120Hz | S6SY758 |
| Klappbares LCD | Galaxy Fold (1. Generation) | Dynamisches AMOLED | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Kompatibilitätshinweis:Die Anschlussbelegungen und Flexkabelbelegungen unterscheiden sich von Generation zu Generation. Generationsübergreifender Austausch wird nicht unterstützt.
Aus technischer Sicht sind Fehler inLCD-Bildschirme der Fold-Seriefolgen identifizierbaren physikalischen Mustern und nicht einer zufälligen Verteilung.
Metallspur-Ermüdungsbruch im Scharnierbereich
Mehrschichtige Metallleiterbahnen (Datenleitungen, Scanleitungen, Stromleitungen) unter dem flexiblen OLED-Panel unterliegen bei wiederholtem Falten einer zyklischen Biegebelastung. Labordaten zeigen, dass Samsung diese Displays zwar für 200.000 Faltungen bewertet, der reale Einsatz mit Scharniertoleranzen und Staubeintritt jedoch nach 80.000 bis 100.000 Zyklen bei einigen Proben zu Mikrorissen führt. Elektrische Tests zeigen eine oder mehrere vertikale Linien (hell oder dunkel), die auf offene oder kurzgeschlossene Stromkreise hinweisen. Dieser Fehlertyp kann durch Präzisionsbondgeräte, die Lokalisierung von Bruchstellen unter 100-facher Vergrößerung und die Wiederherstellung elektrischer Verbindungen mithilfe eines anisotropen leitfähigen Films (ACF) mit Thermokompressionsbonden behoben werden.
Delaminierung des flexiblen Substrats führt zu Berührungsverlust
Die Berührungssensorschicht auf faltbaren Displays verwendet typischerweise Silber-Nanodrähte oder Metallgeflechtmaterialien, die auf einem flexiblen Polyimidsubstrat beschichtet sind. Längeres Falten kann zu einer lokalen Trennung zwischen dem Substrat und der optischen Klebeschicht des Deckglases führen, was zu einer Unterbrechung des Berührungssignals führt. Das typische Symptom ist ein 2–3 cm breiter Streifen in der Mitte des Displays ohne Berührungsreaktion. Dies erfordert eine Reinigung in einer Reinraumumgebung und eine erneute Laminierung unter Verwendung von optischem Klebstoff mit hoher Lichtdurchlässigkeit und Vakuum-Klebegeräten. Weniger als 12–15 % der Reparaturbetriebe können dieses Problem konsequent lösen.
Vollständiger Fehler des Treiber-IC oder des Flexkabels
Einige LCD-Bildschirme der Fold-Serie scheinen physisch unbeschädigt zu sein, zeigen jedoch keine Anzeigeausgabe an. Fehlerisolationstests identifizieren typischerweise entweder einen ausgefallenen Treiber-IC oder ein gebrochenes langes Flexkabel, das durch den Scharnierbereich verläuft, was die mechanische Schwachstelle im Signalpfad darstellt. Nachdem das fehlerhafte Segment mithilfe von Diagnoseplatinen lokalisiert wurde, kann das Flexkabel ausgetauscht oder der Treiber-IC neu gepackt werden. Diese Reparaturart weist die niedrigsten Kosten unter den drei Hauptfehlerkategorien auf und erreicht eine Erfolgsquote von über 85 %.
Fünfstufiger Bewertungsstandard
Professionelle Wiederherstellungsbetriebe haben ein verfeinertes Bewertungssystem für die Verarbeitung von LCD-Bildschirmen der Fold-Serie etabliert:
| Grad | Definition | Elektrischer Prüfstandard | Dispositionspfad |
|---|---|---|---|
| A | Voll funktionsfähiges, gutes Gerät | Berührungsabweichung <1,5 mm über die gesamte Fläche, Helligkeitsgleichmäßigkeit >85 %, keine Displayfehler | Direkte Umwälzung |
| B | Kleiner kosmetischer Mangel | Volle Funktionalität, kleinere Kratzer am Polarisator oder Rahmenverschleiß sind zulässig | Gereinigter, degradierter Umlauf |
| C | Reparierbarer Funktionsausfall | Biegebruch, IC-Fehler oder Anomalie der Treiberplatine, aber Panel und Touch-Schicht intakt | Starten Sie den Klebe-/Relaminationsprozess |
| D | Nicht reparierbarer Funktionsausfall | Austreten von Panelflüssigkeit, Einbrennen der OLED oder physischer Bruch des Substrats | Für Teile auf Komponentenebene zerlegen |
| E | Komplett | Schäden durch die Struktur über mehrere Schichten hinweg | Materialrückgewinnung |
Branchendaten aus tatsächlichen Wiederherstellungsläufen zeigen, dass unter den gesammelten LCD-Bildschirmen der Fold-Serie die Klassen A und B zusammen 18–22 %, die Klassen C 35–40 % und die Klassen D und E den Rest ausmachen. Bei mehr als der Hälfte der ausgefallenen Bildschirme besteht ein Wert für die Wiederverwendung oder Komponentenwiederherstellung, der deutlich über der Wiederverwendungsrate von etwa 30 % bei herkömmlichen LCD-Flachbildschirmen liegt.
Für die genaue Bewertung der LCD-Bildschirme der Fold-Serie ist eine spezielle Testgerätematrix erforderlich:
| Testkategorie | Ausrüstung | Wichtige Spezifikationen | Testobjekte |
|---|---|---|---|
| Elektrisch | Display-Tester | MIPI-Protokollunterstützung, 3,3 V–5,5 V einstellbar | Graustufen, einfarbig, Farbverlaufsmuster |
| Elektrisch | Touch-Testplatine | 126-Punkt-Matrixscan, ±0,5 mm Genauigkeit | Totzonenerkennung, Driftmessung |
| Elektrisch | Alterungsregal | 72 Stunden, 25°C-45°C-Zyklus | Latentfehler-Screening |
| Optisch | Lichtdurchlässigkeitstabelle | 5000-8000 Lux einstellbar | Flüssigkeitsaustritt, Quetschschäden, Polarisationsblasen |
| Optisch | Faltentiefenmesser | Laser-Wegsensor, ±0,01 mm Genauigkeit | Physikalische Messung der Faltentiefe |
| Visuell | Mikroskop | 100-200-fache Vergrößerung | Goldfingeroxidation, Mikrorisse |
| Zuverlässigkeit | Temperatur-/Feuchtigkeitskammer | 60 °C / 90 % relative Luftfeuchtigkeit | Validierung der Stabilität nach der Reparatur |
| Zuverlässigkeit | Falttester | 15–20 Zyklen/Minute, programmierbarer Winkel | Probenahme der Biegelebensdauer |
Die Analyse wiederhergestellter Bildschirme der Samsung Fold-Serie zeigt unterschiedliche Fehlermodusverteilungen über Generationen hinweg:
| Bildschirmmodell | Flex-Fraktur | Tippen Sie auf Delaminierung | IC/Flexkabel | Andere | Gesamtreparierbarkeitsrate |
|---|---|---|---|---|---|
| 6-fach faltbares LCD | 41 % | 18 % | 24 % | 17 % | 67 % |
| 5-fach LCD falten | 44 % | 16 % | 22 % | 18 % | 68 % |
| 4-fach faltbares LCD | 46 % | 15 % | 21 % | 18 % | 68 % |
| 3-fach faltbares LCD | 52 % | 12 % | 19 % | 17 % | 71 % |
| Falten Sie 2 LCD | 48 % | 14 % | 20 % | 18 % | 69 % |
| Klappbares LCD | 38 % | 10 % | 35 % | 17 % | 72 % |
Die neueren Generationen Fold 6 und Fold 5 weisen im Vergleich zu Fold 3 ein leicht verbessertes Flexkabeldesign mit geringeren Bruchraten auf. Fold-Displays der ersten Generation weisen höhere Ausfallraten bei Treiber-ICs auf, sind jedoch im Allgemeinen einfacher zu reparieren, was zu der höchsten Gesamtreparaturfähigkeit aller Generationen führt.
Im Folgenden finden Sie Referenzpreisspannen für LCD-Bildschirme der Fold-Serie nach Klasse im B2B-Vertrieb (USD pro Einheit, Marktdaten für das 1. Quartal 2026):
| Bildschirmmodell | Klasse A | Klasse B | Klasse C (repariert) | Note D (Teile) |
|---|---|---|---|---|
| 6-fach faltbares LCD | 165-190 $ | 140-160 $ | 85-105 $ | 35-45 $ |
| 5-fach LCD falten | 110-130 $ | 90-110 $ | 55-70 $ | 25-35 $ |
| 4-fach faltbares LCD | 80-95 $ | 65-80 $ | 40-50 $ | 18-25 $ |
| 3-fach faltbares LCD | 55-65 $ | 45-55 $ | 30-38 $ | 12-18 $ |
| Falten Sie 2 LCD | 35-45 $ | 28-35 $ | 18-25 $ | 8-12 $ |
| Klappbares LCD | 25-32 $ | 18-25 $ | 12-18 $ | 5-8 $ |
Preishinweise:Geräte der Güteklasse A eignen sich für Reparaturkanäle, die höchste Qualität erfordern. Reparierte Einheiten der Güteklasse C (nach dem Bonden oder Austausch des Polarisators) bieten volle Funktionalität für preisbewusste Käufer. Teile der Güteklasse D umfassen flexible Kabel, Treiber-ICs und Polarisatoren für Reparaturen auf Komponentenebene.
Für alle sechsLCD-Bildschirme der Fold-Serie(Falz 6 / Falz 5 / Falz 4 / Falz 3 / Falz 2 / Falz LCD), hochwertiges, stabiles Angebot ist verfügbar, einschließlich:
Alle Sendungen werden einem Displaytest, einem vollflächigen Touch-Scanning und einer visuellen Bewertung unterzogen, wobei Testberichte bereitgestellt werden.
